1.應用背景
激光測量水位是近幾年流行的一種新技術
2.系統原理

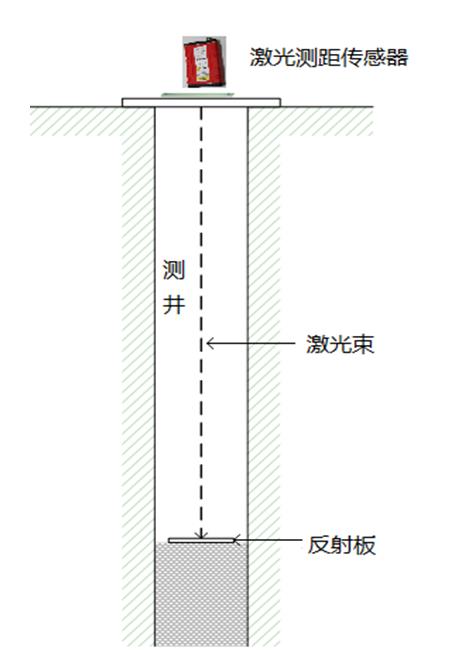

激光傳感器向漂浮在水面上的光靶發射一束激光
,根據發出激光時刻與檢測到激光時刻的相位差測量水位的
3. 激光反射板與測井的選擇
由以上激光測量水位的原理可知

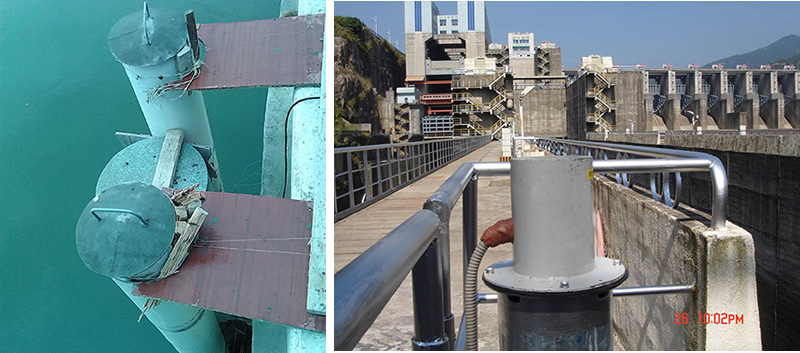

,激光測量水位需要有測井和光靶(即反射板),反射板表面具有反光性質,質地光滑,且能浮于水面。一般可采用塑料泡沫加PVC板合成,形狀可為園形,直徑視測井大小而定,一般為測井直徑的2/3。顏色選白色為佳。請不要選深綠色。為保證水位測量的可靠性與正確度,激光傳感器須安裝在封閉的測井中
。測井中內如有爬梯,在安裝時應考慮防止反射浮板卡在爬梯內影響測量。如無測井可采用不銹鋼管或鍍鋅管
,也可使用PVC塑料管。但必須保證內壁光滑,安裝強度牢固。為便于安裝調試,管徑須大于300mm以上。
