1
、應用背景本系統用于測量船閘閘閥門啟閉的長度
2

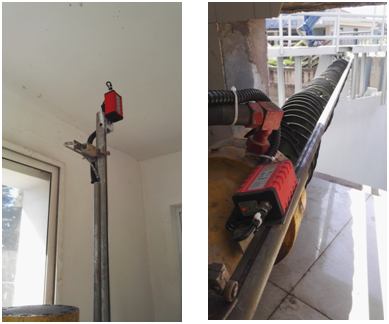

、系統原理該系統分別在左右岸兩側閘閥門的一端安裝1組激光測距傳感器用于獲取閘閥門運行距離,設備將實際運行距離信息傳送給PLC自動控制系統
,經過程序分析,獲取閘閥門開關終位置及閘閥門距離,換算出實際開度。計算公式:
基值:L1
,缸體長度:L2,實測值:L3;實際開度:KD=(L3-L1) / L2 *100%
